지오컴포지트(t=5.5,t=6.5)
지오컴포지트 장점t=5.5, t=6.5
- 특수성형으로 인장강도, 충격강도가 매우 우수
- 재질이 유연하여 어떠한 구조물에도 시공가능
- 유도배수기능 탁월, 바닥 및 최종복토 시공시 능력우수
- 카본블랙 첨가로 내환경성으로부터 고유기능 유지

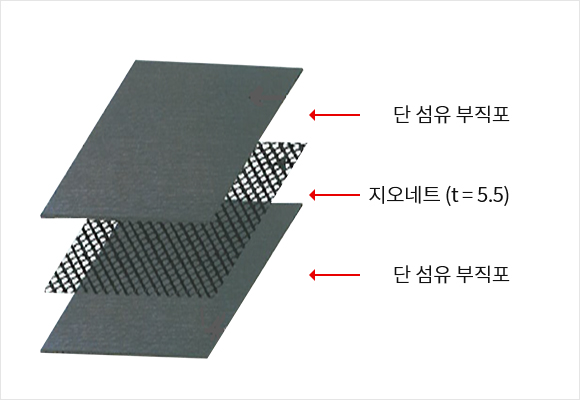

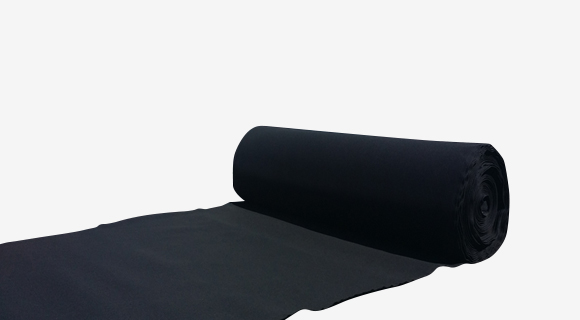

지오컴포지트 (t=5.5)

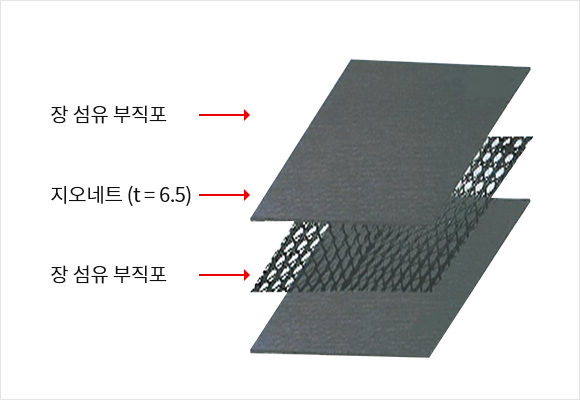

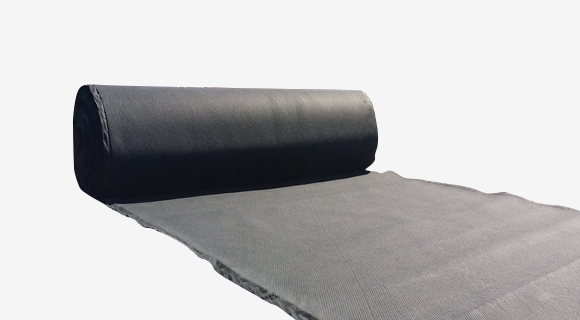

지오컴포지트 (t=6.5)
제품규격
| 제품 | 폭 | 길이 | 두께 |
|---|---|---|---|
| 지오컴포지트(t=5.5) | 2 m | 50 m | 5.5 m/m |
| 3 m | |||
| 지오컴포지트(t=6.5) | 2 m | 6.5 m/m |
※ 현장 조건에 따라 길이 조절 가능

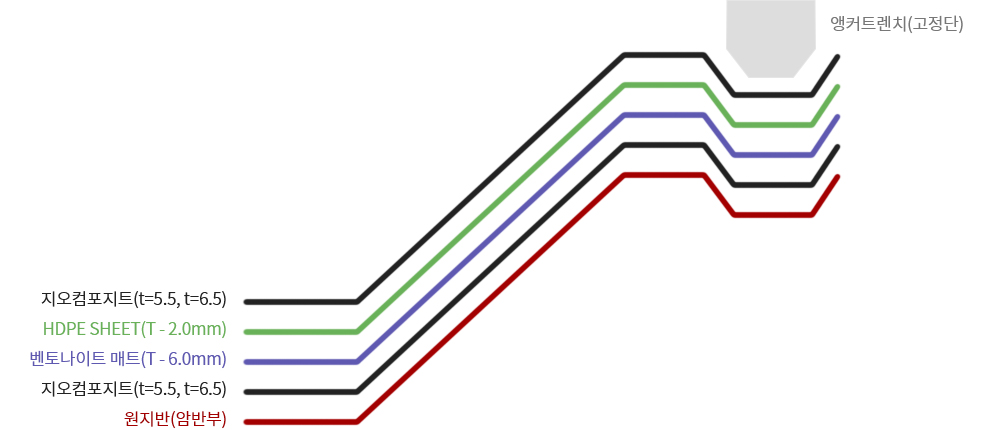

설치 이해(단면)도
지오컴포지트(t=5.5) 물성표
| 제품 | 구분 | 시험방법 | 단위 | 시험결과 | |
|---|---|---|---|---|---|
| 지오네트 (t=5.5) |
원료물성 | 원료 | HDPE | ||
| 용융지수(최대) | ASTM D 1238 | g/10mim | 0.1-1.0 | ||
| 밀도(최소) | ASTM D 1505 | g/㎠ | 0.94 | ||
| 카본블랙함량(최소) | ASTM D 1603 | % | 2 이상 | ||
| 발포제 | ASTM D 1238 | g/10mim | None | ||
| 제품물성 | 수평투수계수(최소) | ASTM D 4716 | ㎡/sec | 3.0×10 - 4 | |
| 인장강도(최소) | ASTM D 4595 | kg/m | 400 | ||
| 메쉬두께(최소/최대) | ASTM D 5199 | mm | 5.5±0.5 | ||
| 무게(최소) | ASTM D 4261 | g/㎡ | 1,000 | ||
※ 동수구배 1=1, 하중 400kpa하에서의 수평투수계수 실험값이어야 함
| 제품 | 구분 | 시험방법 | 단위 | 시험결과 |
|---|---|---|---|---|
| 부 직 포 단 섬 유 |
무게(최소) | ASTM D 5261 | g/㎡ | 300이상 |
| 인장강도(최소) | ASTM D 4632 | kg | 52 | |
| 꿰뚫림강도(최소) | ASTM D 4833 | kg | 25 | |
| 파열강도(최소) | ASTM D 3786 | kg/㎠ | 15 | |
| 인열강도(최소) | ASTM D 4533 | kg | 15 | |
| 유효구멍크기(최대) | ASTM D 4751 | mm | 0.212 | |
| 수직투수계수(최소) | ASTM D 4491 | ㎝/sec | 0.24 |
| 제품 | 구분 | 시험방법 | 단위 | 시험결과 |
|---|---|---|---|---|
| 지오컴포지트 (t=5.5) |
박리강도(최소) | ASTM D 413 | kg/㎝ | 0.35 |
| 수평투수계수(최소) | ASTM D 4716 | ㎡/sec | 3.0×10⁻5 |
지오컴포지트(t=6.5) 물성표
| 제품 | 구분 | 시험방법 | 단위 | 시험결과 | 비고 |
|---|---|---|---|---|---|
| 지오네트 (t=6.5) |
두께 | KS K ISO 9863 | mm | 6.5 ±0.5 | |
| 인장강도(길이방향) | KS K ISO 10319 | kN/m | 14.7이상 | ||
| 카본블랙함량 | KS M 3031 | % | 2 이상 |
| 제품 | 구분 | 시험방법 | 단위 | 시험결과 | 비고 |
|---|---|---|---|---|---|
| 부 직 포 장 섬 유 |
중량 | KS K ISO 9864 | g/㎡ | 250 이상 | |
| 인장강도(길이방향) | KS K ISO 10319 | kN/m | 11.1 이상 | ||
| 꿰뚫림강도 | KS K 0744 | N | 392.6 이상 | ||
| 수직투수계수 | KS K ISO 11058 | ㎝/sec | 0.24 이상 | ||
| 유효구멍크기 | KS K ISO 12956 | mm | 0.212 이하 | ||
| UV 안정성(최소) | KS K 0746 | % | 70 (500HR) | 자외선 노출시 적용 |
| 제품 | 구분 | 시험방법 | 단위 | 시험결과 | 비고 |
|---|---|---|---|---|---|
| 지오컴포지트 (t=6.5) |
박리강도 | ASTM D 413 | N/㎝ | 3.43 이상 | |
| 인장강도(길이방향) | KS K ISO 10319 | kN/m | 49 이상 | ||
| 수평투수계수 | ASTM D 4716 | ㎡/sec | 1.0×10⁻4이상 | 가압압력 : 400kpa 동수구배 : i=1.0 |
